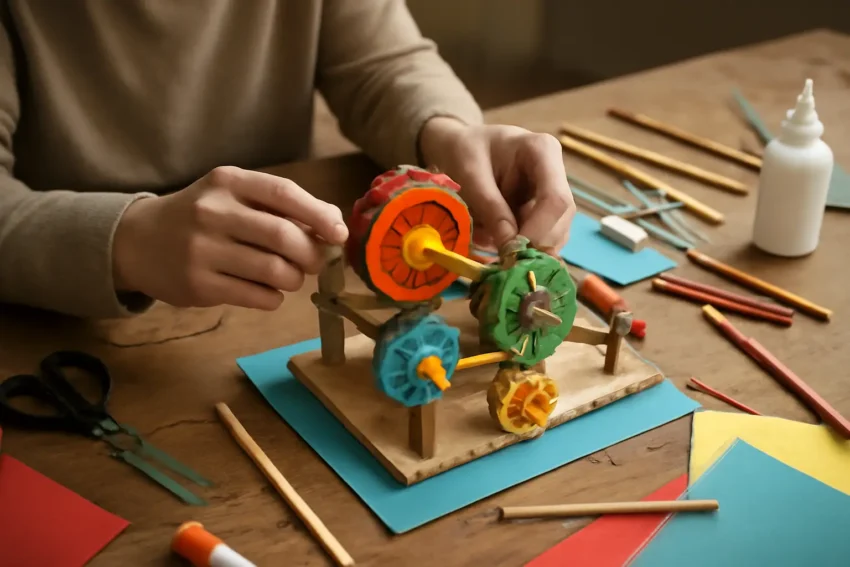

Поделки с механизмом отличаются от обычных тем, что в них есть подвижная часть — что-то крутится, качается или дергается при повороте ручки или нажатии кнопки. Это не так сложно, как кажется: большинство таких конструкций строятся на нескольких базовых принципах, которые легко повторить дома из картона, палочек и проволоки. Разберемся, какие механизмы подойдут для самодельных поделок и как их собрать без специальных инструментов.
Какие механизмы можно сделать своими руками
Для домашних поделок обычно используют простые механизмы, которые не требуют точных расчетов и дорогих деталей. Вот основные варианты:
- Кулачковый механизм — эксцентричный диск или овал на оси, который при вращении заставляет толкатель двигаться вверх-вниз.
- Кривошипно-шатунный механизм — ручка (кривошип) через жесткую планку (шатун) передает движение другой детали, заставляя ее качаться или ходить туда-сюда.
- Рычажный механизм — простой рычаг на оси, одно плечо которого поднимается, когда опускается другое.
- Зубчатая передача — два зубчатых колеса, которые вращаются вместе и меняют скорость или направление движения.
- Шкивы с резинкой или ниткой — передают вращение с одной оси на другую без прямого контакта деталей.
Каждый из этих принципов лежит в основе множества поделок: от вращающихся каруселей до фигурок животных, машущих лапами.
Ещё по теме: 5 простых поделок из рулонов для занятий с детьми. Учим цифры. и Валентинки, раскраски, поделки своими руками на день Святого Валентина..
Материалы и инструменты
Для большинства механических поделок хватает простых материалов, которые есть почти в любом доме:
- плотный картон или картон от коробок;
- деревянные палочки от мороженого или шпажки;
- проволока средней жесткости;
- пластиковые крышки от бутылок — как готовые колеса или диски;
- трубочки для коктейлей — в качестве осей и подшипников;
- клей ПВА или горячий клей;
- канцелярские кнопки-гвоздики (брадс) для подвижных соединений;
- ножницы или канцелярский нож.
Главный секрет прочной конструкции — правильные оси вращения. Если деталь должна свободно крутиться, ее нельзя приклеивать намертво: нужна подвижная точка крепления, например, канцелярская кнопка или отрезок трубочки, через который проходит проволока.
Как сделать простой кулачковый механизм
Кулачковый механизм — один из самых наглядных и часто используется в поделках с двигающимися фигурками, например в игрушках на тему сказок или животных.
Порядок сборки
- Вырежьте из картона диск неправильной формы — с выступом с одной стороны. Это и есть кулачок.
- Закрепите его на оси (шпажке или проволоке) так, чтобы он мог свободно вращаться в двух опорах-подшипниках из картона с отверстиями.
- Сделайте толкатель — вертикальную полоску картона или палочку, которая упирается нижним концом в кулачок.
- Направьте толкатель через отверстие в верхней части корпуса поделки, чтобы он двигался только вверх-вниз.
- Прикрепите к верхнему концу толкателя фигурку — она будет подпрыгивать при вращении оси.
Чем сильнее выступ на кулачке, тем выше будет амплитуда движения фигурки.
Кривошипно-шатунный механизм для качающихся фигурок
Этот механизм часто применяют в поделках, где нужно изобразить ходьбу, взмахи крыльев или качание.
Как собрать
- Возьмите круглую деталь (диск из картона или крышку) и закрепите ее на оси — это кривошип.
- Сместите точку крепления шатуна от центра диска — чем дальше от центра, тем шире размах движения.
- Прикрепите к этой точке узкую полоску картона (шатун) с помощью кнопки-брадса.
- Второй конец шатуна соедините с подвижной деталью поделки — крылом, лапкой или головой фигурки, закрепленной на своей оси.
- При вращении диска шатун будет тянуть и толкать деталь, заставляя ее качаться.
Идеи поделок с механизмом
Вот несколько вариантов, с которых можно начать, если делаете такие поделки впервые:
- картонная карусель с вращающимися фигурками на оси-ручке;
- птица, машущая крыльями при повороте колеса сбоку;
- заяц, стучащий в барабан с помощью кулачкового механизма;
- машинка с зубчатой передачей, где одно колесо крутит другое;
- театр теней с рычажными фигурками, которые двигаются за ширмой.
Для первой поделки лучше выбрать конструкцию с одной подвижной деталью — так проще понять принцип и не запутаться в креплениях.
Частые ошибки при сборке
- Слишком тугое крепление оси — деталь не проворачивается или заедает.
- Слишком тонкий или мягкий картон — механизм со временем провисает и теряет форму.
- Отсутствие направляющих для толкателя — деталь съезжает в сторону вместо движения по прямой.
- Жесткое склеивание подвижных соединений вместо крепления на кнопку или ось.
Заключение
Поделки с механизмом — хороший способ понять, как работают простые механические принципы, и заодно сделать что-то интересное своими руками. Начать стоит с одного узла — кулачка или кривошипа, а затем комбинировать их для более сложных конструкций. Точность в мелочах — свободный ход осей, ровные отверстия, подходящая жесткость материала — важнее сложности самой идеи.
